串口屏STM32通信指南

硬件接线规范

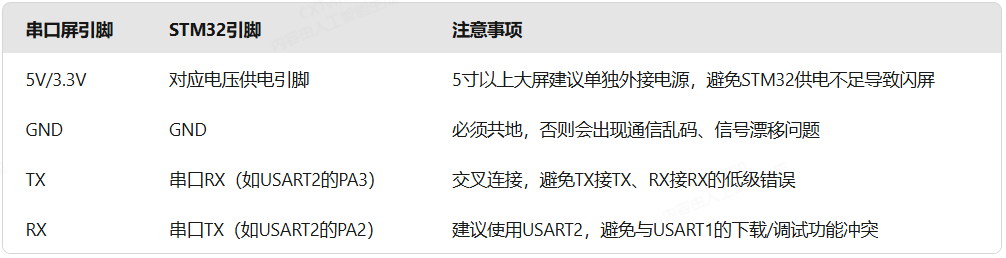

首先完成物理层连接，注意交叉接线和共地两个核心要点：

软件配置步骤

以STM32CubeMX + HAL库 + 淘晶驰串口屏为例，按顺序操作即可：

• STM32串口配置：在STM32CubeMX中选择对应USART，波特率与串口屏一致（常用115200），数据位8位、停止位1位、无校验，开启串口接收中断，生成代码。

• 串口屏端配置：在淘晶驰USARTHMI工具中拖拽控件，给需要交互的控件命名（如数值控件n0、文本控件t0、按钮b0），配置按钮按下时发送自定义格式指令（如开头加0xFE、结尾加0xFF0xFF0xFF）。

• 代码逻辑编写：

• 发送数据：按“控件名.属性=值\xFF\xFF\xFF”格式拼接指令，通过HAL_UART_Transmit发送即可，如sprintf(buf, "t0.txt=\"温度:25℃\"\xff\xff\xff");。

• 接收数据：在串口中断中逐字节接收，通过帧头、帧尾判断有效数据，解析后执行对应逻辑（如收到按钮按下指令则翻转LED）。

调试与优化技巧

调试时按顺序排查可快速定位问题：

• 先测单向通信：用串口助手分别模拟STM32和串口屏发数据，确认接收正常后再做双向联动。

• 粘包问题处理：通过帧头帧尾标识、长度域校验解决串口粘包断包问题，淘晶驰指令集默认的三个0xFF结尾可大幅降低解析难度。

• 性能优化：高频数据发送建议间隔100ms以上，避免串口拥堵，重要指令可增加重发机制提升可靠性。
