基础准备
PLC选型：推荐西门子S7-200/S7-1200或三菱FX系列（性价比高，资料丰富）
串口屏作用：实时显示水位、压力、运行状态，支持参数修改（如启停阈值、延时设置）
传感器配置：浮球液位开关（低成本方案）或压力变送器（高精度恒压控制）
核心技能突破

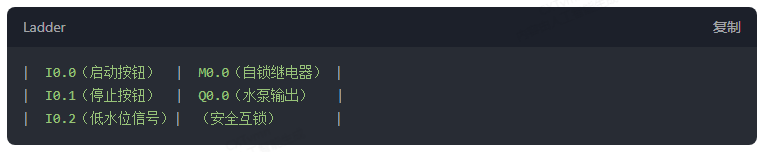

PLC编程逻辑：
引用启保停经典电路，增加低水位自动停机保护
串口屏交互开发：
通过Modbus RTU协议与PLC通信
设计界面包含“手动/自动”切换、故障报警弹窗（如过载、缺相）
硬件接线图（简化版）
PLC输出Q0.0 → 继电器线圈 → 接触器KM → 水泵电机
PLC输入I0.2 ← 低水位传感器（常闭触点）
PLC COM ←→ 24V DC电源（隔离防干扰）
关键细节：
接触器需加RC阻容吸收回路，抑制电弧
三相电机配置缺相保护器（防烧电机）
进阶功能实现
恒压供水：
变频器PID调节（如三菱FR-A800）+ 压力变送器反馈
多泵切换逻辑：变频泵达50Hz后，延时600ms切工频，启动下一台变频泵
安全机制：
过载时触发声光报警（HMI弹窗+蜂鸣器）
电网低谷时段自动排水，节能降耗
仿真工具：
西门子TIA Portal：内置PLC与HMI联合仿真
开源项目参考：
GitHub搜索“PLC-Pump-Control”获取完整梯形图；
哔哩哔哩《电工PLC实战课》视频（含串口屏组态教程）
