串口屏静电防护实战

在工业自动化现场，串口屏因静电干扰导致的死机、重启、数据丢失问题频发，成为设备稳定性的致命伤。如何让串口屏扛住严酷的8KV空气放电测试？本文结合实战经验，从PCB设计、ESD器件选型到接地规范，为你拆解一套高性价比的静电防护方案，并附嘉立创可采购的器件型号与参数。

一、工业现场静电问题的核心痛点

静电放电（ESD）对串口屏的危害主要来自两条路径：

1. 空气放电（Air Discharge）：高压电弧直接击穿屏幕或接口缝隙，干扰内部电路。

2. 接触放电（Contact Discharge）：通过金属外壳或接口传导至PCB，烧毁敏感元件。
   后果：轻则触控失灵、花屏，重则CPU死机、Flash数据损毁，现场维护成本飙升。

二、过8KV ESD的PCB设计四要素

1. 接地设计——静电泄放的“高速公路”

 单点接地（Star Point）：

• 电源地（PGND）、数字地（DGND）、模拟地（AGND）在电源入口单点汇接

• 避免接地环路，减少地噪声耦合

 分层铺铜规范：

• 关键间距：信号层与地层间距 ≤ 0.5mm（嘉立创6层板工艺可支持）

• 铺铜规则：

• 数字区域铺铜间距 ≥ 2mm

• 屏幕排线下方禁止铺铜，避免耦合干扰

• 地孔阵列：接口周围每5mm打1个接地过孔（孔径0.3mm）

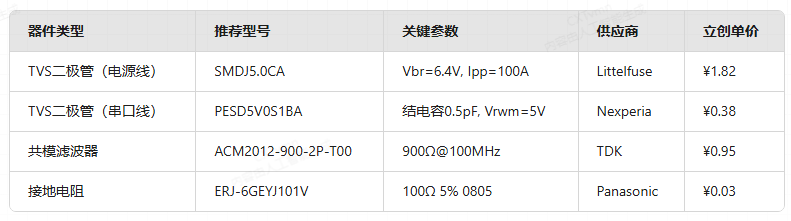

2. ESD防护器件选型表

 选型要点：

• 电源TVS选 SMDJ系列（高IPP值）

• 信号线TVS选 超低电容型（如PESD系列）

• 串口差分线必加共模滤波器

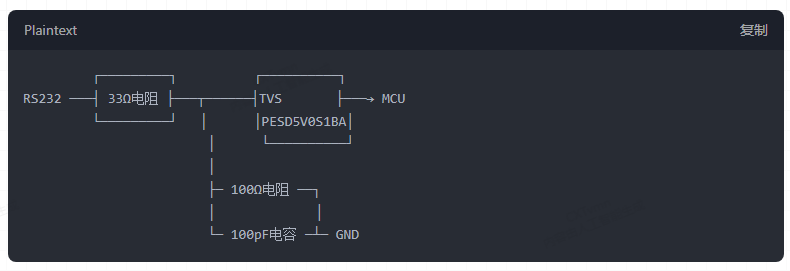

3. 接口电路防护设计

设计说明：

• 电阻限流（33Ω）+ TVS钳位（PESD5V0S1BA）构成双重防护

• RC滤波（100Ω+100pF）吸收高频残余能量

4. 结构屏蔽与接地

• 金属外壳：屏幕铁框与PCB地用导电泡棉连接（阻抗＜1Ω）

• 排线处理：FPC排线两侧敷铜加屏蔽层，双端接地

三、实战案例：工控HMI现场ESD问题修复

问题：某PLC控制屏在纺织车间频繁死机（空气放电4KV即故障）
整改方案：

1. 电源入口增加SMDJ15CA（15V TVS）

2. 串口信号线加PESD5V0S1BA + ACM2012共模滤波器

3. 屏幕排线下方铺铜改为网格状（减少50%耦合电容）

 结果：通过IEC61000-4-2 Level 4标准（接触放电8KV/空气放电15KV）

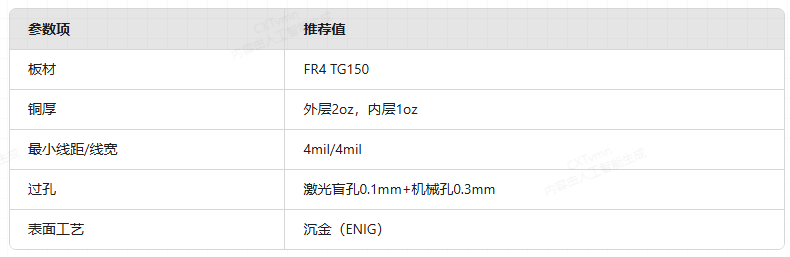

四、嘉立创制造参数建议

工业串口屏的静电防护成败系于三个关键：严谨的PCB接地设计、精准的ESD器件选型、结构与电路的协同屏蔽。通过本文提供的设计清单与嘉立创参数，开发者可快速构建抗8KV ESD的硬件防线，彻底终结现场死机顽疾。
