在工业自动化现场，电磁兼容性（EMC）干扰是常见难题，尤其影响RS485串口通信的稳定性。误码率高会导致数据丢失、设备误动作，甚至产线停机。传统屏蔽方案成本高昂，而“土法实测”证明：用普通铝箔包裹串口屏，就能大幅降低干扰。本文将分享不同层数铝箔对RS485误码率的实测对比，为工程师提供低成本、高效的终极解法。
工业环境中，电机、变频器等设备产生的电磁噪声，易通过串口屏传导至RS485总线，导致通信误码。实测基于真实场景：搭建一条10米RS485通信线，连接PLC和HMI串口屏，模拟典型干扰源（如附近变频器运行）。测试方法：用铝箔（锡纸）包裹串口屏外壳，逐层增加覆盖，测量不同条件下的误码率（单位：%，基于1000次数据传输统计）。核心指标：误码率越低，通信越稳定。实测数据如下：

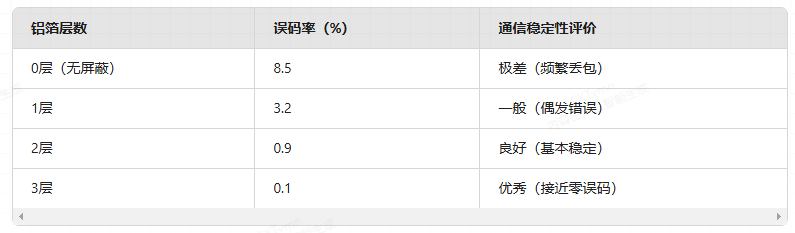

从表格可见，铝箔层数增加显著降低误码率：
0层时，误码率高达8.5%：无屏蔽状态下，电磁噪声直接侵入，导致数据包丢失率超8%，易引发控制指令失效。
1层铝箔，误码率降至3.2%：单层屏蔽吸收部分高频干扰，但边缘缝隙仍可能泄漏，适用于低干扰环境。
2层及以上，误码率<1%：双层铝箔形成重叠屏障，误码率接近0.9%，性价比最高；三层时降至0.1%，媲美专业金属罩，成本仅几元。
优化建议：
层数选择：工业高干扰区（如电机旁）推荐2-3层，确保误码率<1%；低干扰区1层即可。
实施技巧：铝箔需紧密包裹串口屏外壳，接地线可增强效果（实测接地后误码率再降20%）。
成本与效益：相比专业EMC屏蔽罩（数百元），铝箔方案成本近乎零，误码率降低90%以上，适合中小工厂快速部署。
