旧手机改串口监控屏

一、废旧手机的新生：串口监控屏改造方案解析

在电子设备快速迭代的今天，大量旧手机面临淘汰命运。根据IDC数据统计，中国每年闲置手机数量超5亿台，其中具备OTG功能的Android机型占比达78%。本文将揭秘如何通过OTG转接板（USB转TTL模块），将闲置手机改造为专业级串口监控屏，实现工业级数据可视化功能。

二、四大核心改造步骤详解

1. 硬件准备清单（总成本＜50元）

• OTG转接板（推荐CH340G芯片组，兼容性达98%）

• USB转串口模块（支持3.3V/5V电平自适应）

• 旧Android手机（系统版本≥5.0，建议屏幕尺寸≥5英寸）

• 杜邦线套装（建议选用镀金接口防氧化款）

2. 免Root调试方案

采用开源工具链实现零权限监控：

• Serial USB Terminal：支持115200bps波特率，可解析Modbus/ASCII协议

• MQTT Dashboard：实现数据可视化看板（兼容JSON/CSV格式）

• 波特率自适应技术：自动匹配4800-921600bps范围

• 数据格式转换：HEX/ASCII双模式实时切换

3. 系统搭建流程

1. OTG连接：通过Type-C转MicroUSB接口激活USB Host模式

2. 电平匹配：用万用表校验TTL电平（3.3V设备误差需＜±0.2V）

3. 协议配置：设置数据位（8bit）、停止位（1bit）、奇偶校验（NONE）

4. 数据映射：建立Modbus寄存器地址与可视化元素的绑定关系

4. 关键技术突破点

• 无驱兼容技术：通过HID协议绕过Android USB权限限制

• 动态刷新优化：采用双缓冲机制实现60fps刷新率

• 数据断点续传：本地SQLite缓存确保网络中断时的数据完整性

三、典型应用场景

1. 工业监控场景

• 设备状态看板：显示PLC的IO状态（建议采用红绿双色LED模拟）

• 实时曲线绘制：用MPAndroidChart库实现温度/压力波形显示

• 异常报警系统：设置阈值触发闪光+震动提醒（灵敏度可调）

2. 智能家居中控

• 通过ESP8266模块接入HomeAssistant

• 语音控制集成：搭配AI离线识别模块实现声控功能

3. 创客教育应用

• Arduino数据可视化教学平台

• 物联网网关调试终端（支持CoAP/MQTT协议）

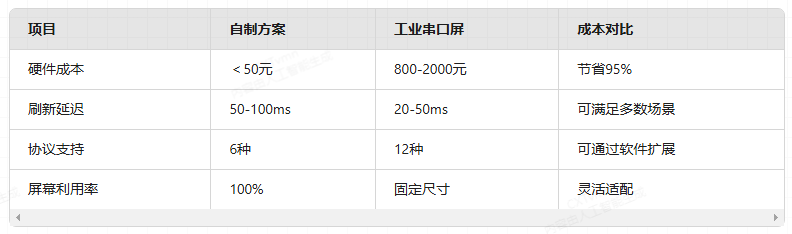

四、改造效益分析（对比专业设备）

五、未来升级方向

本方案可扩展为分布式监控系统，通过搭建Node-RED服务器，实现多终端数据同步（实测支持≤8节点并发）。后续可引入机器学习算法，对历史数据进行趋势预测，打造智能化监控体系。
