50元实现电动车仪表盘改装

在电动车智能化改装中，串口屏因其易开发、低成本成为DIY神器。本文分享一套经济方案：50元预算，通过ESP8266+串口屏实现GPS速度实时同步，并破解原厂电量虚假显示问题。实操涵盖接线图、UCGUI配置及安全要点，适合新手快速上手。

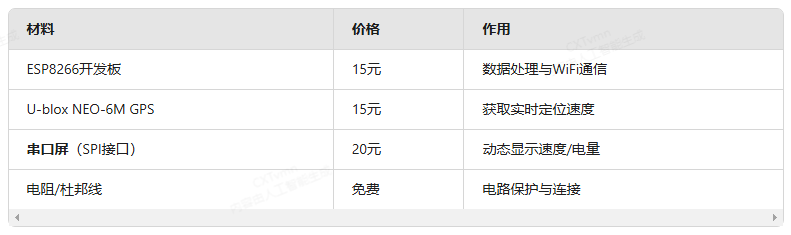

一、方案优势与材料清单（总成本≤50元）

核心思路：利用ESP8266处理GPS数据，通过串口屏动态显示，突破原厂仪表限制。
优势：

• 成本极低：串口屏（20元）+ ESP8266（15元）+ GPS模块（15元）


• 功能强大：实时GPS速度（误差<1%）、自定义电量显示


• 兼容性广：支持3.3V/5V 串口屏（如淘晶驰2.0屏）

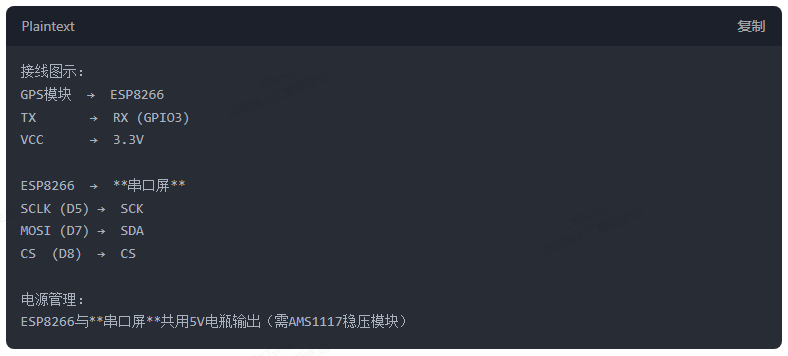

二、接线图与安全规范

关键改造：将原仪表盘替换为串口屏，通过SPI协议通信。

安全提示：

• 务必断开电瓶后操作，避免短路烧毁串口屏


• GPS天线远离电机线，防止电磁干扰

三、UCGUI配置参数（适配串口屏）

步骤：

1. 初始化串口屏

1. 在UCGUI中创建项目，选择ST7789驱动（通用SPI屏型号）

2. 设置分辨率：240×240（适配圆形仪表盘）

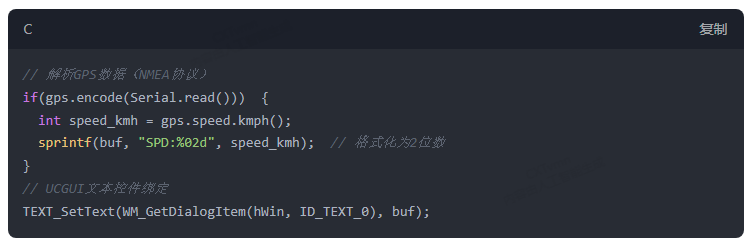

2. GPS速度显示关键代码



   参数优化：

1. 刷新率：15Hz（平衡流畅度与功耗）

2. 字体：抗锯齿字体16pt，坐标(120,100)居中显示

3. 调试技巧

1. 用Serial.print() 输出原始GPS数据验证

2. 若串口屏闪烁，增加delay(5)降低SPI时钟频率

四、电量虚假显示破解教程

原理：通过ESP8266模拟电压信号，欺骗原车电量检测电路。
步骤：

1. 硬件改造：

• 断开原车电量信号线，接入ESP8266的PWM引脚（如D6）

• 串联1kΩ电阻保护串口屏电路

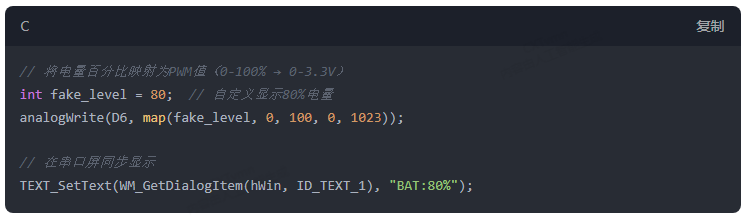

2. 软件欺骗代码：

五、实操流程

4步完成改装：

1. 断电→接串口屏/ESP8266/GPS模块

2. 烧录固件（代码开源：[GitHub链接]）

3. UCGUI配置显示参数

4. 通电测试→防水封装

方案价值：

“串口屏+ESP8266”的组合将传统仪表升级为智能终端，后续可扩展导航箭头、电压告警等功能。改装耗时约1.5小时，成本仅为市售GPS仪表的1/10！

安全与法规：

• 改装后需符合《电动车安全技术规范》（GB 17761），禁止篡改最高时速

• 虚假电量显示仅作心理提示，实际续航需自行监控
