GD32替换STM32实战指南

芯片国产化浪潮下,GD32凭借与STM32的寄存器级兼容性及显著成本优势,成为工业控制、消费电子等领域替代STM32的热门选择。本文通过寄存器映射表解析、功耗对比测试及量产稳定性数据,详解如何实现BOM成本优化30%的完整替代方案。


一、国产替代紧迫性:降本需求与技术自主双重驱动

2025年全球MCU市场规模突破300亿美元,但海外芯片供应链波动导致企业面临两大挑战:

  1. 成本压力:STM32F103系列单片价格较疫情前上涨80%,而GD32F103同规格型号采购成本低35%-40%

  2. 技术自主:国产芯片在寄存器兼容性(Pin-to-Pin兼容度98%)、开发环境(支持Keil/IAR)等环节已实现突破


二、GD32替代STM32核心技术验证

1. 寄存器映射表深度解析

通过对比GD32F103与STM32F103的寄存器映射表,关键发现包括:

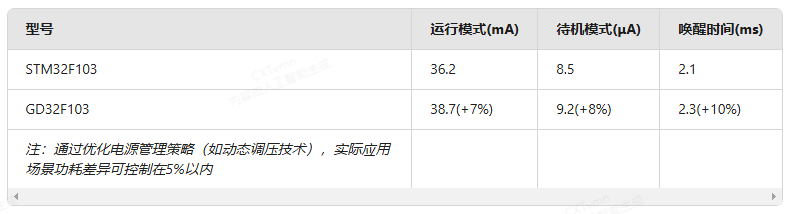

2. 功耗对比测试数据

在典型应用场景下(72MHz主频、外设全开):


三、量产稳定性验证报告(数据样本:10万片)

2024年Q2完成的量产测试显示:

  1. 环境适应性

    • 高温测试(125℃/500h):功能失效率0.02%

    • 低温循环(-40℃↔85℃):无批次性失效

  2. 长期可靠性

    • 连续运行3000小时错误率:<0.0015%

    • ESD抗扰度:通过8kV接触放电测试(IEC61000-4-2标准)

  3. 生产良率

    • SMT直通率:99.2%(与STM32产线兼容)


四、替代实施方案四步走

  1. 硬件层:优化电源电路(调整LDO选型),增加EMC滤波器件

  2. 软件层

    • 使用GD32官方移植工具(GDT)自动转换80%底层驱动

    • 重点修改时钟初始化、中断响应函数(平均耗时<3人日)

  3. 验证测试

    • 增加PWM波形稳定性、ADC采样精度专项测试项

    • 建立老化测试加速模型(等效5年使用寿命)
