MQTT协议在串口屏中的应用

在智能家居场景中，设备间的稳定、低功耗、实时双向通信是核心痛点。传统Wi-Fi透传或轮询方式存在延迟高、功耗大、数据解析复杂等弊端。本文将探讨结合串口屏，MQTT协议通过SEP8266+Arduino平台，实现高效远程控制与状态反馈的完整方案，并提供核心代码框架与JSON交互实例。

 一、硬件架构与核心痛点解决

1. 系统组成

• 主控：ESP8266 (NodeMCU等)，集成Wi-Fi与TCP/IP协议栈，运行Arduino Core。

• 人机交互：UART串口屏（如淘晶驰、大彩等），负责图形界面显示与触摸指令接收。

• 通信协议：MQTT（Message Queuing Telemetry Transport），基于发布/订阅模式的轻量级物联网协议。

• 云端中介：公共MQTT Broker（如test.mosquitto.org ）或私有部署（如EMQX、Mosquitto）。

2. 解决的核心痛点

• 低带宽与高延迟：MQTT最小化报文头，心跳机制保活，适应不稳定网络。

• 设备状态同步：Broker保存会话状态，设备重连后自动接收订阅消息。

• 多设备协同：发布/订阅模型天然支持一对多、多对多通信。

• 数据标准化：JSON格式封装数据，解决自定义串口协议的解析复杂度。

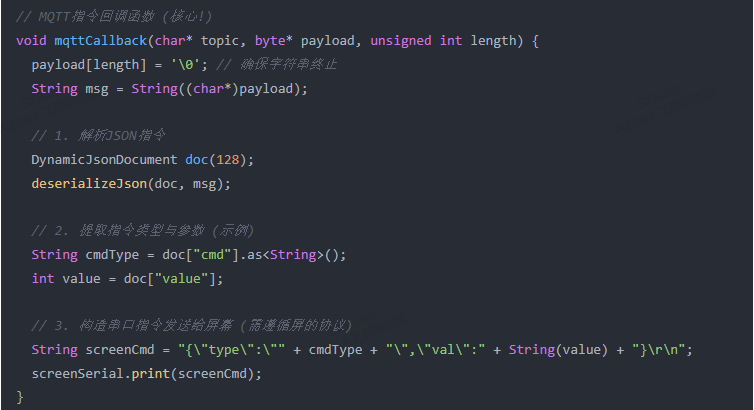

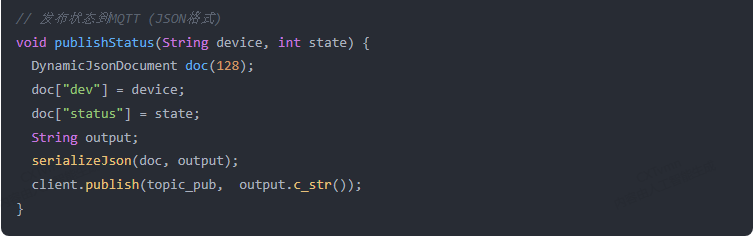

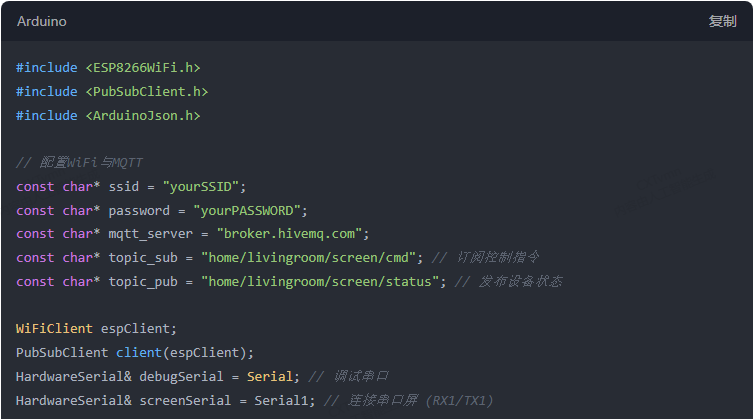

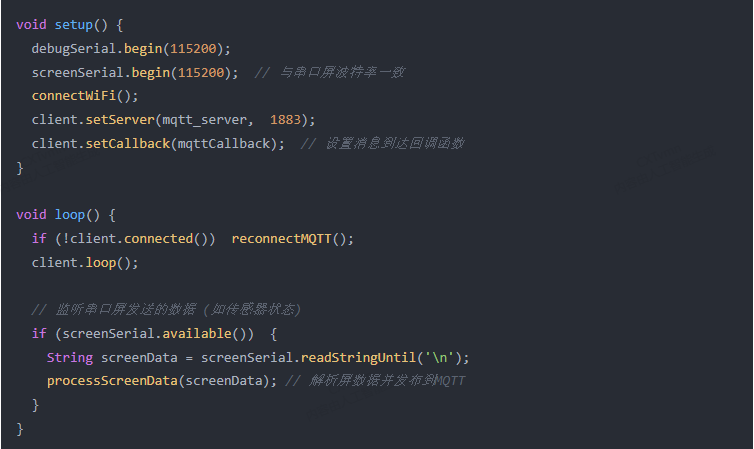

 二、Arduino代码框架解析（ESP8266侧）

三、JSON数据交互实例

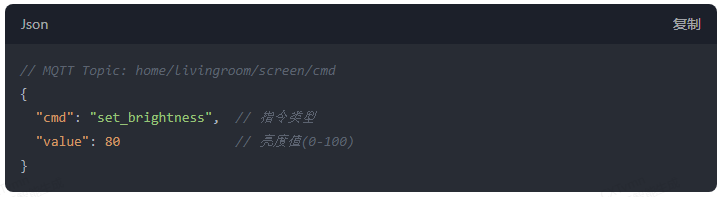

1. 云端 → ESP8266 → 串口屏 (控制指令)



• ESP8266接收后，通过串口发送给屏幕："{\"type\":\"brightness\",\"val\":80}\r\n"

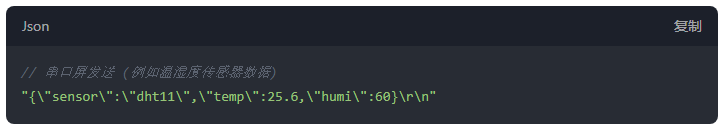

2. 串口屏 → ESP8266 → 云端 (状态反馈)

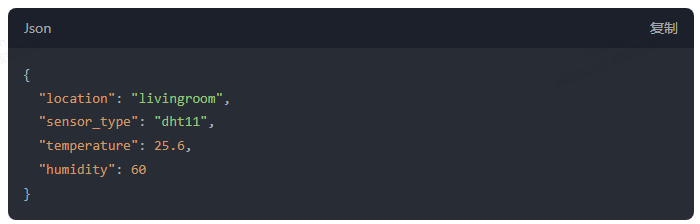

• ESP8266解析后发布到MQTT：




 四、应用价值

此方案完美适用于智能开关面板、环境监测终端、家电控制器等场景。通过MQTT+JSON+串口屏的组合，开发者可快速构建：

• 低功耗的远程控制终端

• 实时双向数据可视化界面

• 高可靠性的家居设备状态同步系统
