串口智能屏怎么连接树莓派呢？

①准备

树莓派开发板（已经刷好官方系统）

USB转串口工具（PL2303）

杜邦线（4根）

②连线

PL2303   树莓派

--------------------

VCC      +5V

RX       TXD(GPIO15)

TX       RXD(GPIO14)

GND      Ground

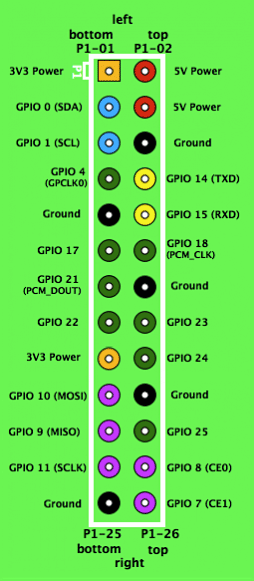

③树莓派引脚分布图：

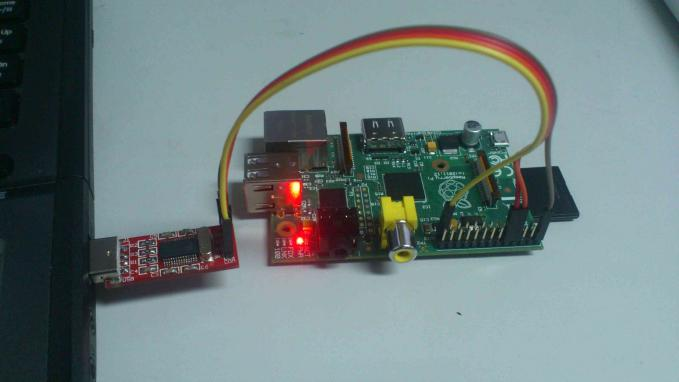

④实物连线图：

可以用笔记本的电源进行供电的，当然也可以再外加一个电源。

⑤安装软件

ubuntu linux

安装ckermit:sudo apt-get install ckermit

编辑配置文件：vi ~/.kermrc，写入以下内容：

set line /dev/ttyUSB0

set speed 115200

set carrier-watch off

set handshake none

set flow-control none

robust

set file type bin

set file name lit

set rec pack 1000

set send pack 1000

set windows 5

⑥windows

windows下可以使用超级终端或者putty，选择一个com口， 然后设置波特率115200，就能连接了。

⑦开始连接

将PL2303插入电脑USB，启动树莓派

sudo kermit打开kermit

输入c，敲回车，这时应该看到树莓派启动时的一些输出信息

启动完毕，输入用户名和密码就能控制树莓派了

⑧如何断开连接

输入快捷键：CTRL \，然后再按c，可以退出到kermit界面

再次输入c可以连接到树莓派

输入exit可以退出kermit

淘晶驰串口屏也是可以按照此方法连接树莓派。
